Renoveringskit till Puck golv-/bordslampa

Komplett renoveringskit till Puck bord-/ och golvlampa från Örsjö belysnning. Behöver du uppdatera din Puck golvlampa från halogen till LED är detta kit för dig.

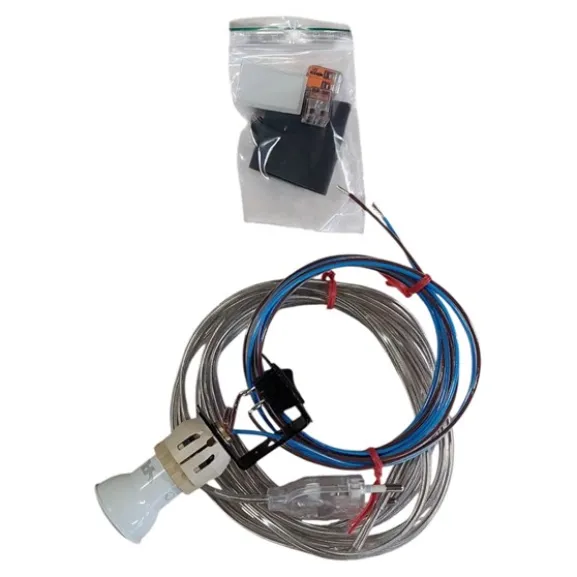

Kitet innehåller:
Sladdar
Lamphållare
Ljuskälla (GU10 mini)

Montageinstruktion
Byte av lamphållare till Puck golv- eller bordslampa

Demontering av halogenlamphållare:

1. Skruva bort bottenplattan
2. Lossa dragavlastaren i botten på armaturen
3. Låssa internledningarna och sladdstället från kopplingsplinten i foten
4. Låssa lamphuset från leden, och dra ur internledningarna ur stamröret
5. Ta vara på skruvarna, de används vid montering av de nya delarna
6. Låssa lamphållarvinkeln med lamphållare från lamphuset.

Montering av LED-lamphållare:

1. Trä igenom internledningarna genom centrumhålet i lamphuset
2. Trä internledningarna genom stamröret
3. Fäst lamphuset på leden med två skruvar
4. Trä sladdstället genom foten
5. Koppla internledningar och sladdställ i foten på armaturen:
   – En krympslang ska träs över sladdställets skalade ledare och ca 10mm in över ytterhöljet.
   – Sladdställ och internledningarna kopplas samman med wago-kopplingar.
   – Värm krympslangen så att den fäster runt ledaren.
   – Den större krympslangen träs över Wagokopplingar och kablar.
   – Värm även den senare krympslangen så att den fäster över kabel och wago
6. Skruva tillbaka bottenplattan
7. Klistra grå etikett på bottenplattan vid befintliga etiketter.
